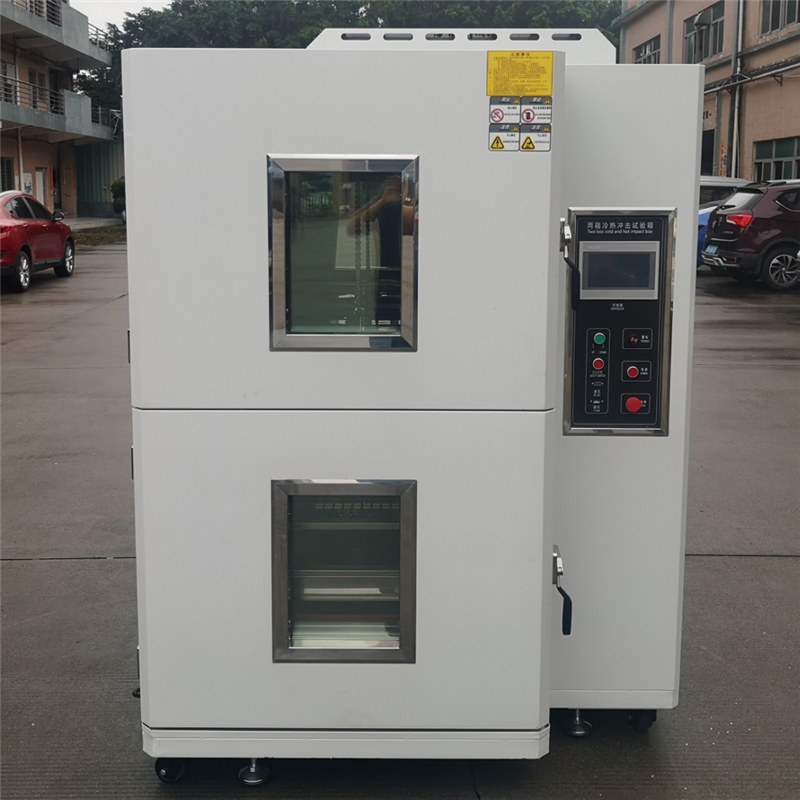

产品介绍提箱式冷热冲击试验箱产品概况
本系列可程式高低温冷热冲击试验箱主要用於測試材料對高溫或極低溫的抵抗力，這種情況類似於不連續地處於高溫或低溫中的情形，冷熱衝擊試驗能使各種物品在最短的時間內完成測試。熱震中產生的變化或物理傷害是熱脹冷縮改變或其他物理性值的改變而引起的，採用PID系統，各類產品才能獲得之信賴。熱震的效果包括成品裂開或破層及位移等所引起的電化學變化，PID系統的全數位元自動控制，將使您操作簡易。
适用行业
高低温冷热冲击试验箱廣泛用於電子電器零元件、自動化零部件、通訊元件汽車 配件、金屬、化學材料、塑膠等行業，國防工業、航太、兵工業、BGA、PCB基扳電子晶片IC、半導體陶磁及高分子材料之物理牲變化,測試其材料對高、低溫的反復抵拉力及產品於熱脹冷縮產出的化學變化或物理傷害，可確認產品的品質,從精密的IC到重機械的元件，可作為其產品改進的依據或參考。
符合标准
GJB360.7-87温度冲击试验;
GJB367.2-87 405温度冲击试验;
SJ/T10187-91Y73系列温度变化试验箱--一箱式;
SJ/T10186-91Y73系列温度变化试验箱--二箱式;
满足标准IEC68-2-14_试验方法N_温度变化;
GB/T 2424.13-2002试验方法温度变化试验导则;
GB/T 2423.22-2002温度变化;
可程式冷热冲击试验箱技术规格书
| 一、提箱式冷热冲击试验箱设备性能 |
| ||
| 内箱尺寸 | 宽350x深350 x 高400mm | ||
| 外箱尺寸约 | 宽1470x深1420x高1830mm | ||
| 冲击温度范围 | -60℃~~+150℃ 可调 | ||
| 温度冲击时间 | 30S内完成温度冲击 | ||
| 蓄冷区温度范围 | -70℃ 可调 | ||
| 蓄热区温度范围 | 170℃ 可调 | ||
| 降温速率 | 1℃min （空载非线性） | ||
| 升温速率 | 2-3℃min （空载非线性） | ||
| 温度稳定度 | ±0.5℃ | ||
| 温度偏差 | ± 1℃ | ||
| 电源电压 | 380V 16KW | ||
| 二区温度 | 预热区、预冷区 | ||
| 实验箱 | 测试区则放测试物进行测试 | ||
| 预热区 | 高温区负责蓄热 | ||
| 预冷区 | 低温区负蓄冷
| ||
| 厂家优势特点 1、伺服冷媒流量控制技术有效达到节能40%以上 2、可设定循环次数及自动除霜，有效达到3天除霜一次，除霜只需2小时 3、纯铝翅片蒸发器，有效降低储能时间和能量节省 4、具有两箱和三箱测试功能，符合测试规范 6、实时实验曲线分析，配备RS232，USB数据存储连接 7、具有报警提示即解出报警装置画面图文解说 8、试验结束待测品自动回常温避免结霜结露保护机制、有异常或故障显示及排除方法说明;、气动式阀门方便开启，保证气密及断热保护 | |||
| 伺服冷媒流量控制技术有效达到节能40%以上 | |||
| 可设定循环次数及自动除霜，有效达到3天除霜一次，除霜只需2小时 纯铝翅片蒸发器，有效降低储能时间和能量节省 | |||
| 纯铝翅片蒸发器，有效降低储能时间和能量节省 | |||
| 具有两箱和三箱测试功能，符合测试规范 | |||
| 实时实验曲线分析，配备RS232数据存储连接 | |||
| 具有报警提示即解出报警装置画面图文解说 试验结束待测品自动回常温避免结霜结露保护机制、有异常或故障显示及排除方法说明;气动式阀门方便开启，保证气密及断热保护 试验结束待测品自动回常温避免结霜结露保护机制、有异常或故障显示及排除方法说明;气动式阀门方便开启，保证气密及断热保护 | |||
| 试验结束待测品自动回常温避免结霜结露保护机制、有异常或故障显示及排除方法说明;气动式阀门方便开启，保证气密及断热保护 | |||

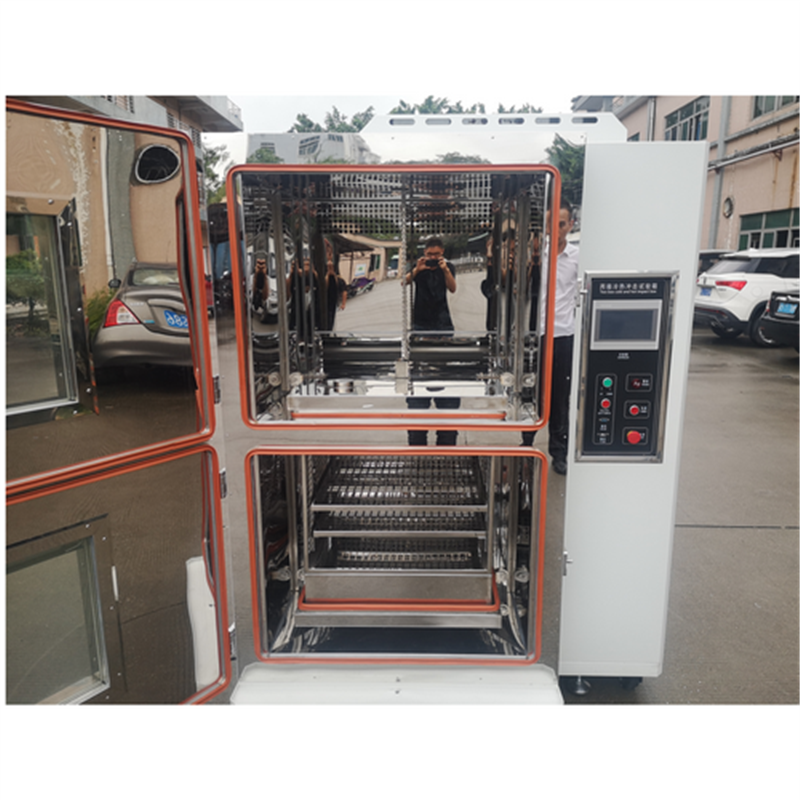

| 二、结构与设计 |
| ||
| 2-1外箱材质 | 拉丝不锈钢 | ||
| 2-2内箱材质 | 不锈钢 | ||
| 2-4 观测视窗 | 三层防爆视察窗口 | ||
| 2-5窗口防雾设计 | 电热装置防止水气凝结 | ||
| 2-6机台滑轮 | 采用万向移动滑轮 | ||
| 2-7保温层 | 采用进口发泡棉100mm | ||
| 2-8箱内盘架 | 配置可调式托物架 | ||
| 2-9箱 门 | 采双道隔热防爆密封不锈钢 | ||
| 三、热风循环系统 |
| |
| 3-1电热循环 | 温湿度采特殊防潮兼散热设计不锈钢不锈钢加长轴心循环马达 | |
| 3-2循环风扇 | 耐高温耐低温铝合金多翼式循环风扇 | |
| 3-3导风板设计 | 导风板设计、有效提升温湿度、分布均匀。 | |
| 四、控制系统 | |

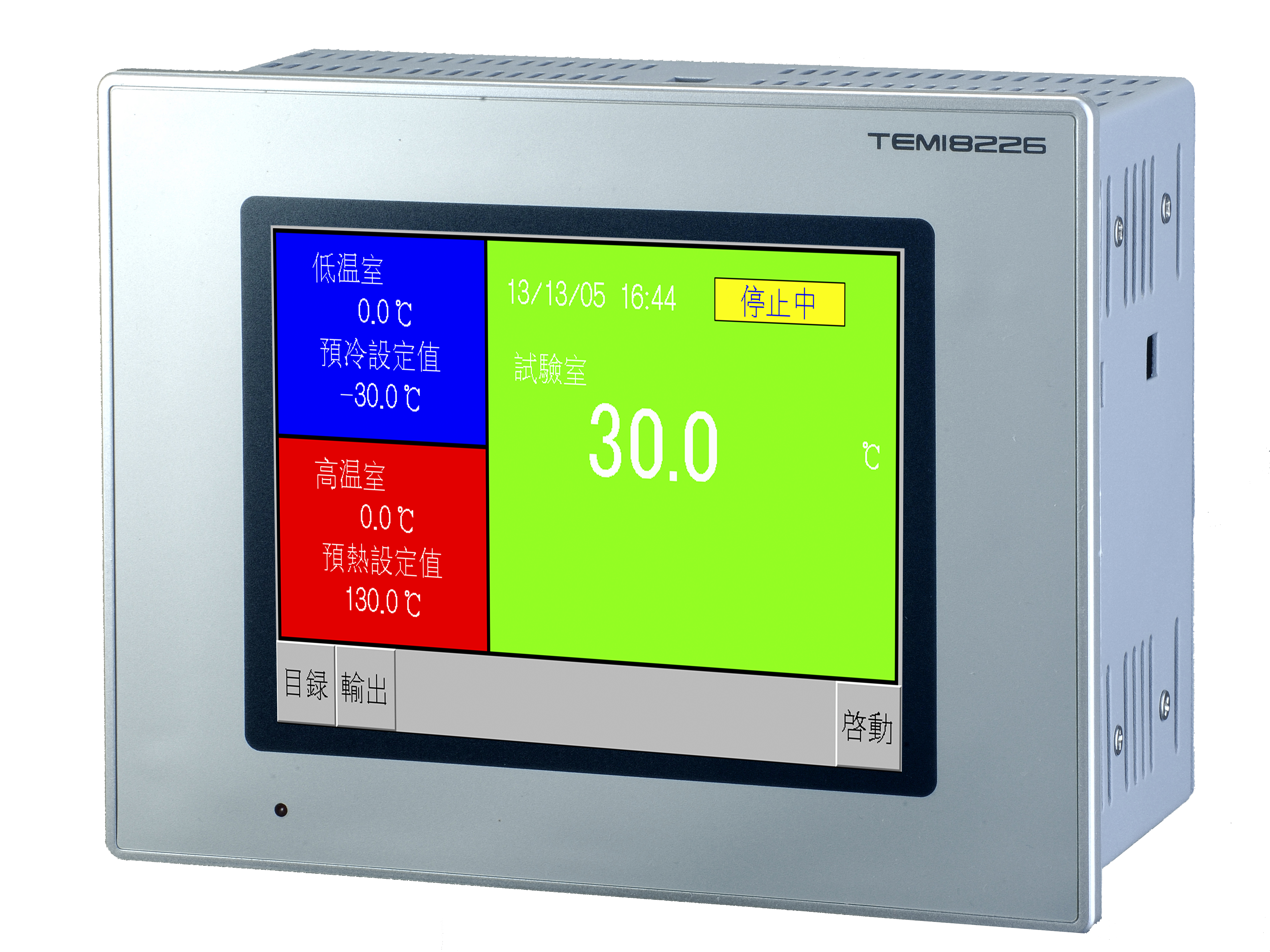

| 控制器 | 采用韩国三元TEMI8226控制器 |
| 功能 | 定值与程式测试 |

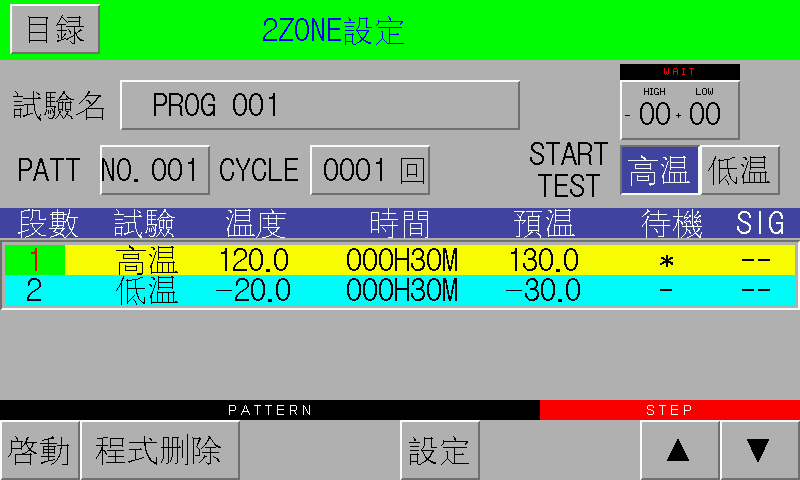

| 程序容量 | 可使用程序组100组 可重复执行命令：可达999次 具有断电程序记忆功能 具有时间调整、预约时间启动 仪表可显示温度曲线 可连接电脑（选 配） |
|
| |
|
| |
|

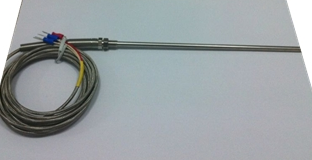

低温室温度值：显示当前PT-100探头感应的实际温度 预冷设定值：显示预冷箱所设定的温度值 高温室温度值：显示当前PT-100探头感应的实际温度 高温设定值：显示预热箱所设定的温度值 温度显示值：显示当前PT-100探头感应的实际温度 启动键：运行启动/停止键 | |
| 五、冷冻系统 | |
| 1.冷冻装置 | 高效率省电型超低温冷冻系统。 |
| 2.冷热交换装置 | 采用高效率R404冷煤冷热交换设计。 |
| 3.发热负载调节 | 采计算机自动调整冷煤流量、有效带走侍测品发执负载 |
| 4.低湿设计 | 采斜率式蒸发器与露点除湿控制方式 |
| 5.制冷核心 | 采用日本松下缩机 |
| 六、主要配置单 | |||
| 控 制 器 |
| 压 缩 机 |
|
| 产地：韩国 TEMI8226控制器 | 产地：日本松下 | ||
| 蒸 发 器 |
| 冷 凝 器 |
|
| 产地：中国台湾中力 | 产地：中国 | ||
| 膨 胀 阀 |
| 过 滤 器 |
|
| 产地：丹麦 | 产地：丹麦 | ||
| 制冷剂 |
| 换热器 |
|
| 产地：美国 | 产地：中国台湾高力 | ||
| 超温保护 |
| 温湿度传感器 |
|
| 产地：日本RKC | 产地：中国台湾 | ||
| 聚氨酯发泡 |
|
|
|
| 产地：中国台湾 |
|
| 七、产品功能介绍 | |
| 视窗灯 | 视察窗具有3层真空防爆功能、上方具有视窗灯一支、视察窗具有除霜功能（当内箱做低温的时候、玻璃也不会结霜也可以清晰看到测试产品 |
| 试验区 | 内箱为SUS30不锈钢、尺寸为宽*深*高、内箱配有可调式的产品试验托盘 |
| 控制区 | 采用韩国进口彩屏触摸控制器（可以中英转换）面板上具有（电源灯、停止按钮、启动开关、视窗灯开关、故障报警器） |
| 漏电/突波防止保护 | 台安漏电断路器漏电保护FUSE . RC 电子式突波防止保护. |
| 温度感知器(Sensor) | 断路或短路( + - OVER ) |
| 一层高/低温超温 | 保护运转控制温度高、低温过温保护设定 |
| 故障检知控制接口 | 外部故障自动侦测保护装置 |
| 第二层高温超温 | 保护电子式高温超温保护装置 |
| 第三层高温超温 | 保护高温超温保护装置 |
| 断水空焚保护 | 湿度用水断水保护与电热断水空焚保护 |
| 压缩机保护 | 冷媒压力保护及过负载保护装置 |
| 扩充保护装置 | 预留二组故障检知输入扩充保护装置使用 |
| 故障异常保护故障 | 异常发生时切断控制电源及故障原因指示与警报输出信号. |
| 主动式缺水 | 提示机台缺水主动提示 |
| 动态高低温保护 | 配合设定条件动态调整高低温保护值 |
| 常温保护 | 停机后机台待测品＆测试区自动降常温保护 |
