【简介】扭转力试验机由交流伺服控制电机输出加载、高精度扭矩传感器检测扭矩、光电编码器检测转角、计算机显示检测结果,高刚性高精度高负荷直线导轨等部件组成。

本系列试验机符合GB/T10128-2007,主要适用于金属材料、非金属材料、复合材料以及构件的扭转性能测试试验。该机由交流伺服控制电机输出加载、高精度扭矩传感器检测扭矩、光电编码器检测转角、计算机显示检测结果,高刚性高精度高负荷直线导轨等部件组成。

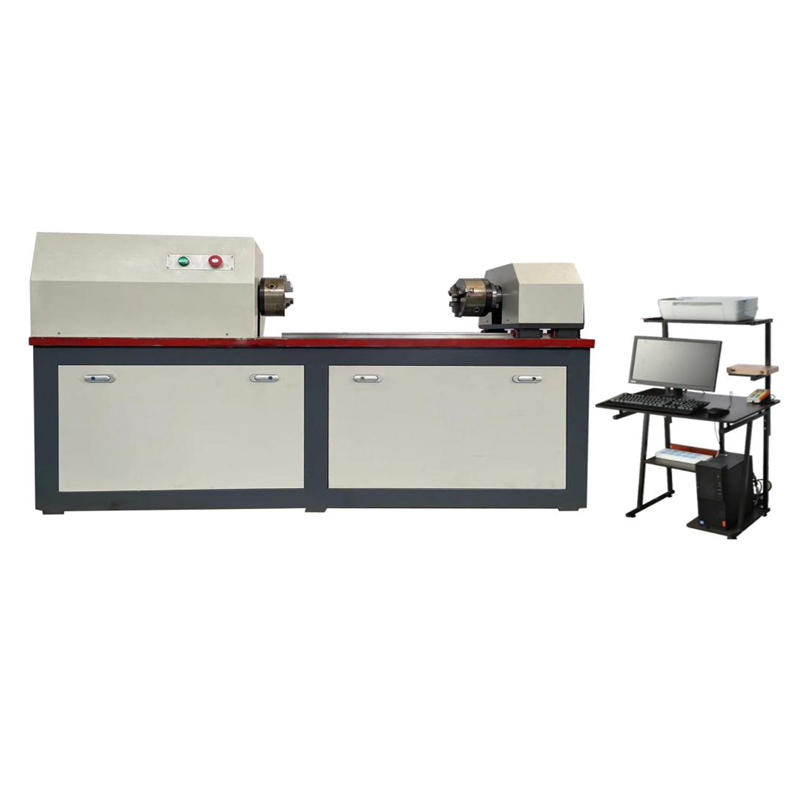

一、扭转力试验机产品结构:
1、主机:采用卧式结构,主体结构采用整体加厚钢板结构,以保证整机的刚性;夹具采用优质碳素钢45淬火(HR50-60)方式,寿命长;试样的安装拆卸方便、快捷。
2、驱动系统:全数字控制系统驱动;速度调节可调,加载均匀、稳定。
3、传动系统:采用精密减速器传动,保证传动的均匀、稳定及传动精度。横向空间0~500mm范围内任意调节。
4、测量显示系统:该机采用大屏幕液晶显示系统同步显示试样的扭矩T、扭转角度θ、试验速度。

二、产品简介:
1、电子式扭转试验机是由加载系统、传动系统、数据采集、处理、控制、显示系统等组成,适用于对各类扭转弹性元件、构件、螺栓等力学性能的试验。该机采用卧式结构,嵌入式高性能单片机MCU控制器,液晶显示,全中文操作及显示界面,显示信息直观易读,多按键操作,配以中文显示界面,使你的操作更简单，根据习惯性的提示界面顺序操作,完成系统参数设置。采用交流伺服电机、精密减速器传动,具有加载均匀、稳定、无冲击现象、数据采集控制准确的特点。
2、整机利用全数字数据采集处理系统及液晶显示系统,可以对试样的扭转角度进行多点测试。
控制器在试验阶段可以高速采样数据;试验过程中能动态实时显示扭矩扭角、扭矩转角、扭矩-时间、扭角时间、转角-时间等曲线;软件能计算处理标准规定的扭转性能:切变模量、规定非比例扭转强度、上扭转屈服强度、下扭转屈服强度、抗扭强度、Z大非比例切应变等;可以正反转,试验结束时,可使用手控盒控制返回试验初始位置。

三、依据标准

仪器的制造和检验标准

JB/T9370-1999《扭转试验机技术条件》

GB2611-92《试验机通用技术要求》

JJG269-81《扭转试验机检定规程》

可以提供的用于材料试验的标准

可以根据《GB10128-88 金属室温扭转试验方法》的标准进行材料的试验，并进行相应的数据处理

可以符合用户提供的标准及要求

四、产品参数:

1、扭矩: 500N.m

2、有效测扭矩范围: 2%-100% N.m

3、扭矩示值相对误差: ±1.0%

4、试验机级别: 1级

5、扭矩分辨力: 1/±500000

6、扭转角测量范围: 0~ 9999°

7、扭角分辨力: 0.01°

8、扭转角示值相对误差: ±1.0%

9、转速示值相对误差:±1.0%

10、夹持间距:0~ 500mm;

11、转速：0-4r/min；

12、电源: AC 220V+10%、50Hz

13、主机重量:约400kg

五、软件简述：

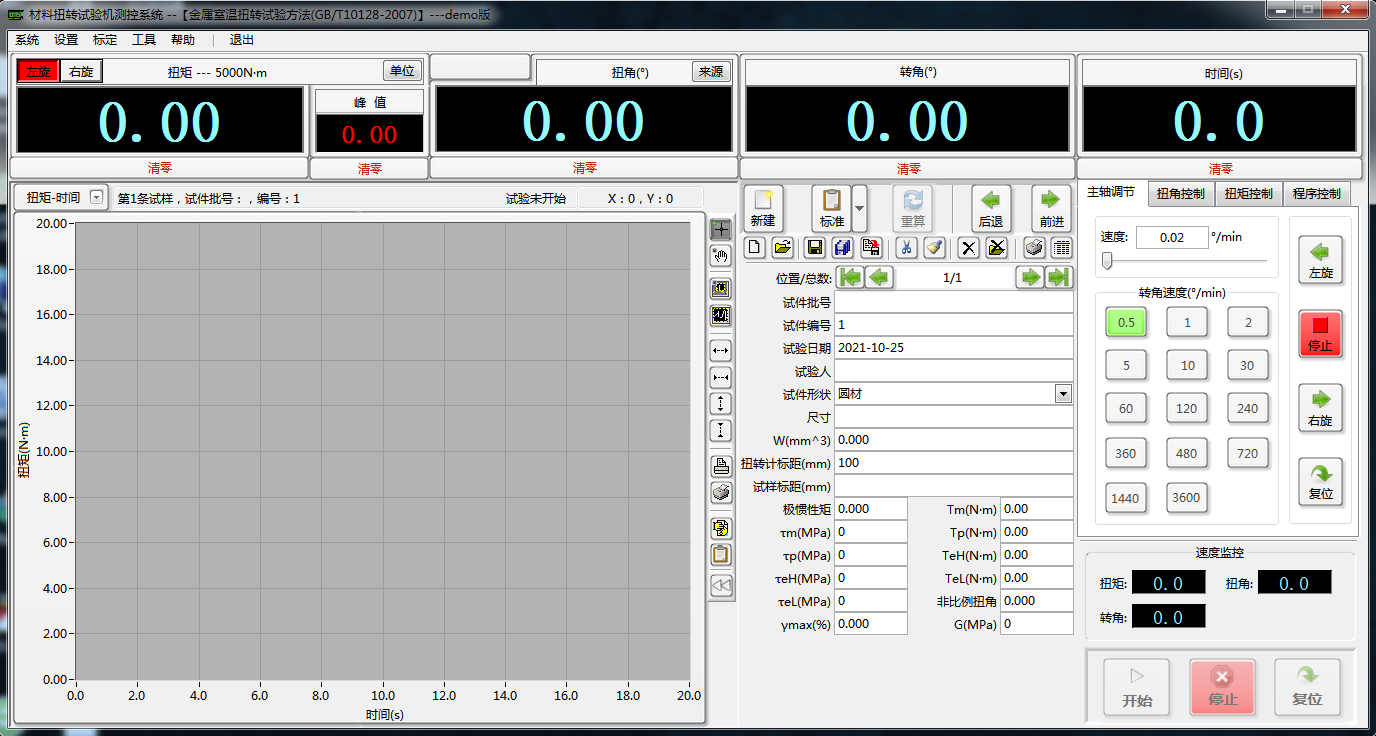

1.主界面：

2.控制面：

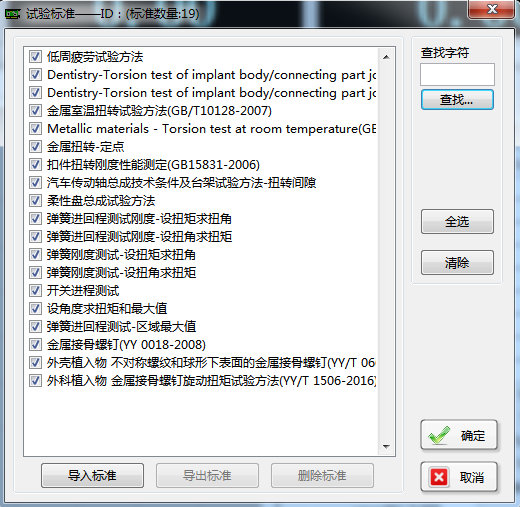

3.试验标准面：

4.打印报表面：

扭转力试验机特点：

1.采用高速单片机，作为主控芯片，整机响应迅速，功能全面。

2.采用专用信号放大器，以高精度、高稳定性的电压基准，经过高精度数模转换器，保证仪器具有高的分辨率和重复性。

3.采用液晶显示屏，作为显示器件，界面及参数均使用汉字提示，显示信息直观全面。

4.具有独特的自动运行模式，可多点测量，有效提升工作效率。

5.整机结构紧凑，线路优化设计，具有较高的抗干扰能力。

功能：

1.主要的试验操作、控制功能均集成在主控面版上，操作方便，显示清晰。

2..数值显示窗口包括：扭矩显示窗口（含峰值显示窗）、转角显示窗口。

3.手动和自动模式，自由切换。

4.多点测量、自动打印数据。

六、配置

（一）主体配置

1、扭转试验机主机一台：高强度加厚钢板

2、试验机夹头：法兰夹头（按试样定制）或者三爪夹头

3、高精度直线导轨及滑块1套

4、精密交流伺服电机1套

5、交流伺服电机驱动器控制系统 1套

6、精美钣金包含底座、内置电器部分

7、高精度减速机1套

8、500Nm高精度双向扭矩传感器

（二）配件清单

1.电源开关1只

2.急停开关1只

3.直线导轨2支

4.直线轴承4只

5.钣金外壳1套

6.防护罩选配

7.导线若干

8.随机工具依装箱单

9.技术资料（使用说明书、合格证、装箱单）各1份

七、质量保证及售后服务

设备质保期为一年，在质保期内，对非人为造成的各类损坏，及时免费更换。质保期外设备在使用过程中发生故障，供货方及时到订货方服务，积极协助订货方完成维修任务。
