产品介绍一、可程式淋雨试验箱概述：
本设备适用于各种汽车零部件和电子电器等工业电子产品的防雨尘及浸沙水的试验，汽车零部件包括有车灯、门锁、电气、仪表、防尘套、电子家用电器等系统的全密封稳定性的测试。
淋雨试验箱是一种人工模拟淋雨的试验箱，周知所有处于大气压环境中的元器件及设备，无论是工作状态还是贮存状态，都会不同程度受到各种水（含杂质）的影响，其中淋雨最近见，进行淋雨试验是防止这些设备在经过雨水渗透和淋雨时或之后的工作效能改变程度。
本试验箱性能指标满足GB/T10485《汽车和挂车外部装置、汽车和挂车外部照明和信号装置基本环境试验、工业电子产品基本环境试验》以及JIS、MIL等相关的试验标准。ISO 20653-2006、GB-4208-93、GB2423.37-89La、GB4208-93、DIN40050.5K等相对应的国家标准的淋雨测试。
二、各种等级防水试验内容 | |
（3)IPX3 | |
方法名称: | 摆管式淋水试验 |
喷水孔直径： | 0.4mm |
喷水孔间距： | 50mm |
试验设备: | 摆管式淋水溅水试验 |
试样放置: | 选择话当半径的摆管，使样品台面高度外干摆管直径位置上，将试样放在样台上使其顶部到样品喷水口的距离不大于200mm，样品台不旋转。 |
试验条件: | 水流量按摆管的喷水孔数计算,每孔为0.07L/min ，淋水时，摆管中点两边各60°弧段内的喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动60°，共120°。每次摆动(2x120°)约4s。 |
试验时间: | 连续淋水10min;试验5min后样品旋转90° |
(4)IPX4 | |
方法名称: | 摆管式溅水试验 |
试验设备和试样放置: | 选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样放在样台上，使其顶部到样品喷水口的距离不大于200mm，样品台不旋转。 |
试验条件: | 水流量按摆管的喷水孔数计算,每孔为0.07L/min;喷水面积为摆管中点两边各90°弧段内喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动180°，共约360°。每次摆动(2x360°)约12s。 |
试验条件: | 连续淋水10min;试验5min后样品旋转90° |
(5)IPX5 | |
方法名称: | 喷水试验 |
水管管径： | IP5为6分管径，IP6为1寸管径 |
试验设备: | 喷嘴的喷水口内径为6.3mm |
试验条件: | 使试验样品至喷水口相距为2.5~3m，水流量为12.5L/min(750L/h); |
(6)IPX6 | |
方法名称: | 强烈喷水试验; |
试验设备: | 喷嘴的喷水口内径为12.5mm; |
试验条件: | 使试验样品至喷水口相距为2.5~3m，水流量为100L/min(6000L/h) |
三、内箱尺寸： | |
淋雨600IP.3.4 | |
内箱尺寸W*D*H（mm） | 600*600*600 |
外箱尺寸W*D*H（mm） | 1160*780*1380 |
电源（V）/功率（W）/重量（KG） | 220V/550W/185KG |
淋雨800IP.3.4 | |
内箱尺寸W*D*H（mm） | 800*800*800 |
外箱尺寸W*D*H（mm） | 1360*980*1580 |
电源（V）/功率（W）/重量（KG） | 220V/550W/260KG |
淋雨1000IP.3.4 | |
内箱尺寸W*D*H（mm） | 1000*1000*1000 |
外箱尺寸W*D*H（mm） | 1560*1180*1780 |
电源（V）/功率（W）/重量（KG） | 220V/550W/312KG |

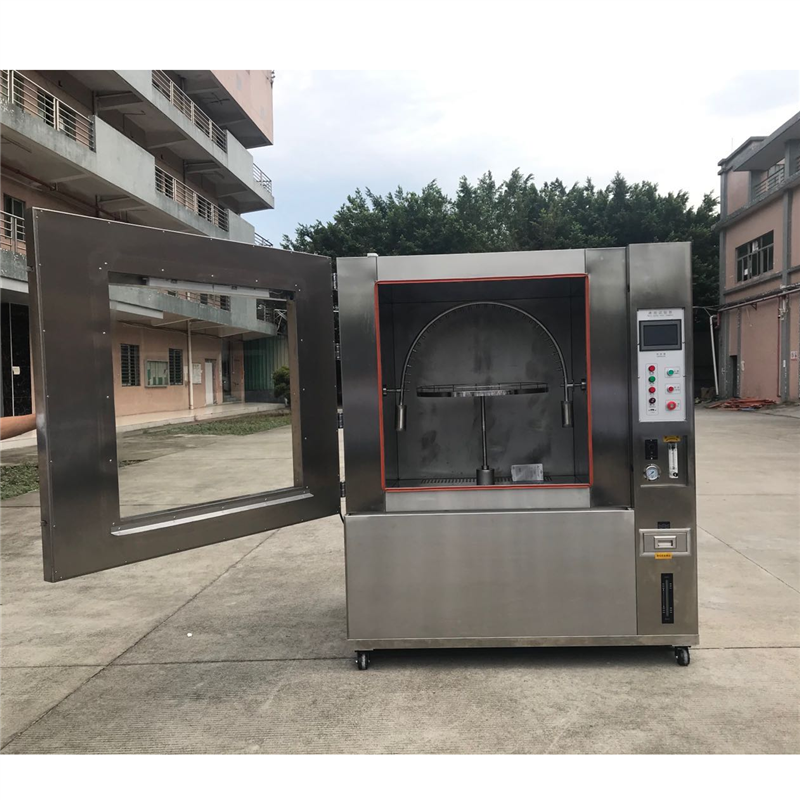

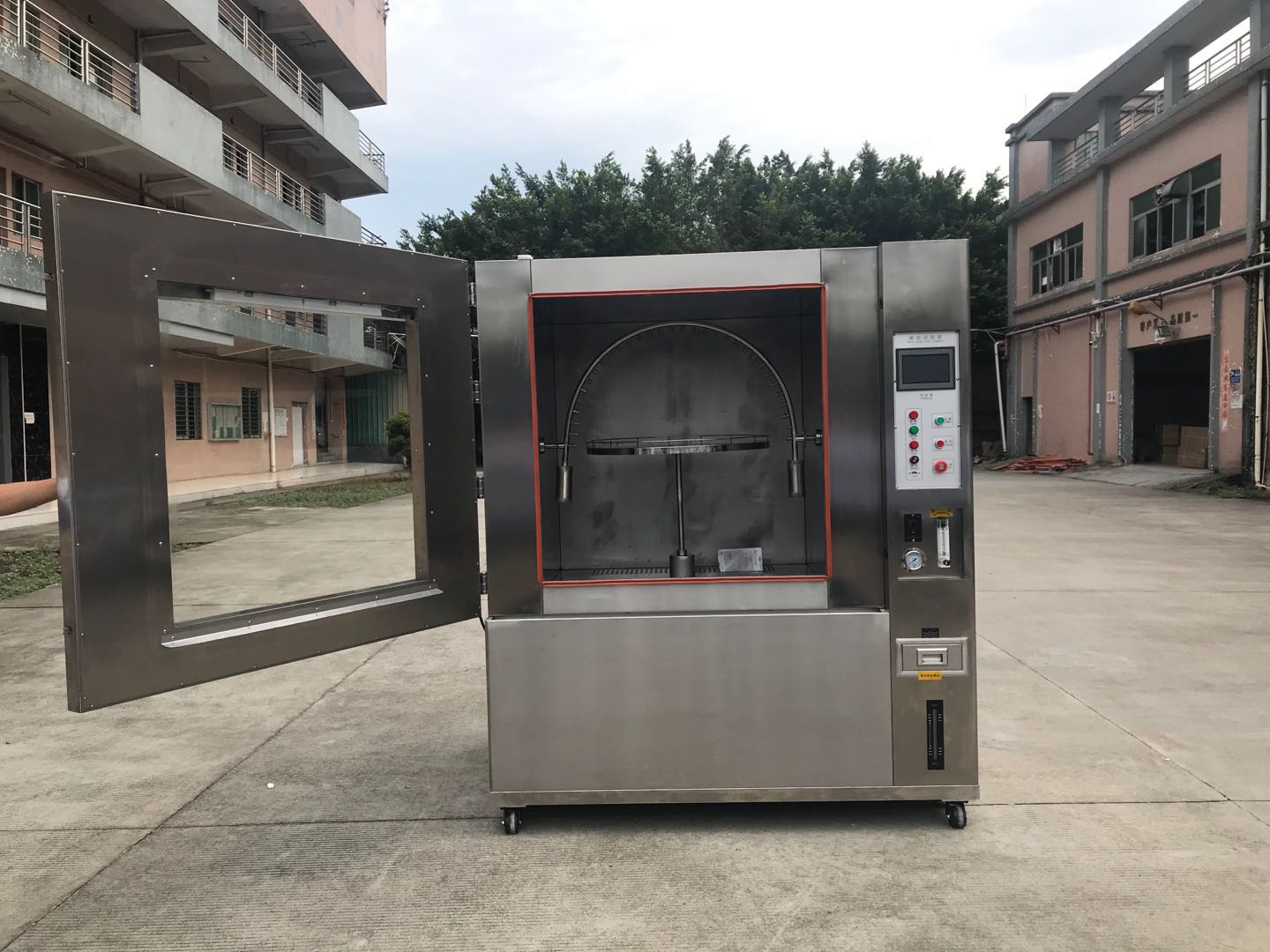

淋雨IP.3.4实物参考图
| |
淋雨600IP.3.4.5.6（后喷） | |
内箱尺寸W*D*H（mm） | 600*600*600 |
外箱尺寸W*D*H（mm） | 1160*3430*1380 |
电源（V）/功率（W）/重量（KG） | 380V/2250W/185KG |
淋雨800IP.3.4.5.6（后喷） | |
内箱尺寸W*D*H（mm） | 800*800*800 |
外箱尺寸W*D*H（mm） | 1360*3480*1580 |
电源（V）/功率（W）/重量（KG） | 380V/2250W/260KG |
淋雨1000IP3.4.5.6（后喷） | |
内箱尺寸W*D*H（mm） | 1000*1000*1000 |
外箱尺寸W*D*H（mm） | 1560*3680*1780 |
电源（V）/功率（W）/重量（KG） | 380V/2250W/312KG |

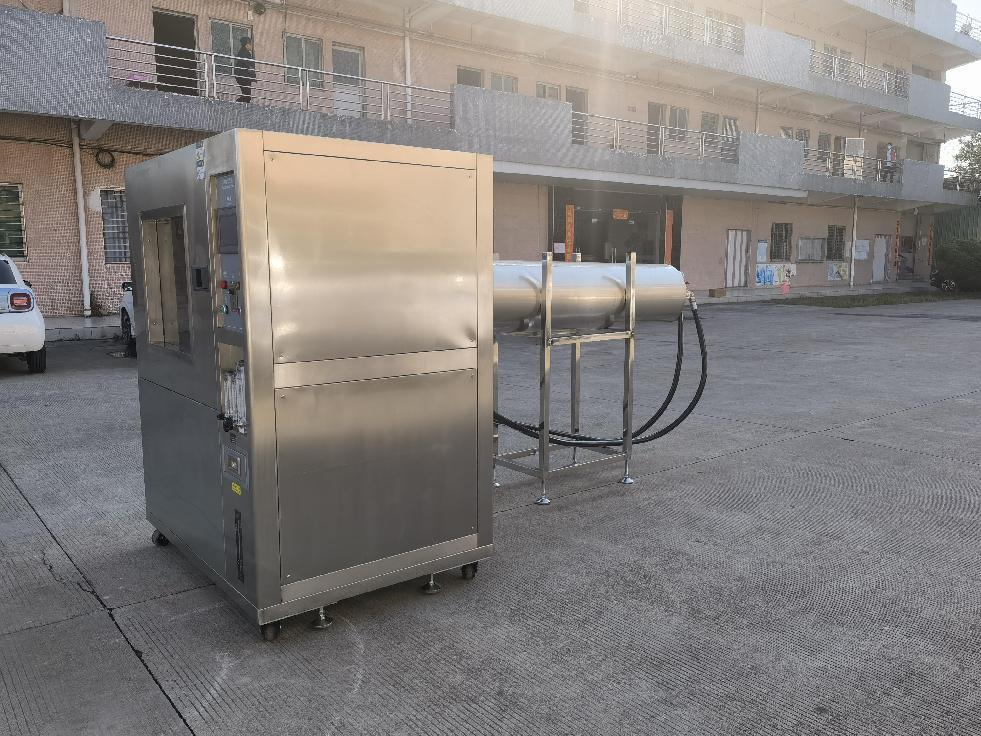

淋雨IP.3.4.5.6（后喷参考图） | |
淋雨600 3.4.5.6（顶喷） | |
内箱尺寸W*D*H（mm） | 600*600*600 |
外箱尺寸W*D*H（mm） | 1160*780*3880 |
电源（V）/功率（W）/重量（KG） | 220V/900W/180KG |
淋雨800 3.4.5.6（顶喷） | |
内箱尺寸W*D*H（mm） | 800*800*800 |
外箱尺寸W*D*H（mm） | 1360*980*4080 |
电源（V）/功率（W）/重量（KG） | 220V/900W/245KG |
淋雨1000 3.4.5.6（顶喷） | |
内箱尺寸W*D*H（mm） | 1000*1000*1000 |
外箱尺寸W*D*H（mm） | 1560*1180*4100 |
电源（V）/功率（W）/重量（KG） | 220V/900W/293KG |
淋雨 3.4.5.6（顶喷参考图） | |
四、可程式淋雨试验箱设计理念：
1、本着可靠、经济实用的原则，充分考虑产品的特点，积极采用成熟的工艺和设备，提高工件的水密封检测能力使得此项指标达到规定技术要求，增强产品市场竞争能力。
2、设计中做到合理布局，物流通畅，并注重设备的节能措施，合理使用能源。
3、贯彻执行国家有关环境保护，劳动安全卫生方面 的政策法规，整个工程达到国家规定的“三废"排放标准、工业卫生标准。
4、设备及材料选用以国内为主，达到既经济合理，又可靠的目的。
